一、基本定义

　　一般由马弗保护的网带连续输送的烧结炉主要用于粉末冶金产品的烧结和金属粉末的还原，以及电子产品在保护气氛或空气中的预烧、烧成或热处理工艺。

　　二、用途

　　主要用于电子陶瓷基片的烘银、烧银。也可用于其它材料的烧成。

　　三、加热结构

　　（1）本炉分预热段，加热段，降温段。加热段共分5个温区，可单独设置不同的温度，形成从低温到高温的加热温度曲线。

　　（2）加热元件根据功率分布，均匀的布置在网带的上下方。此窖炉的加热元件为横插式，维护与更换非常快捷与方便。

　　（3）电阻丝棒上层套石英管，防止电阻丝产生的异物掉落在产品上。

　　四、特点

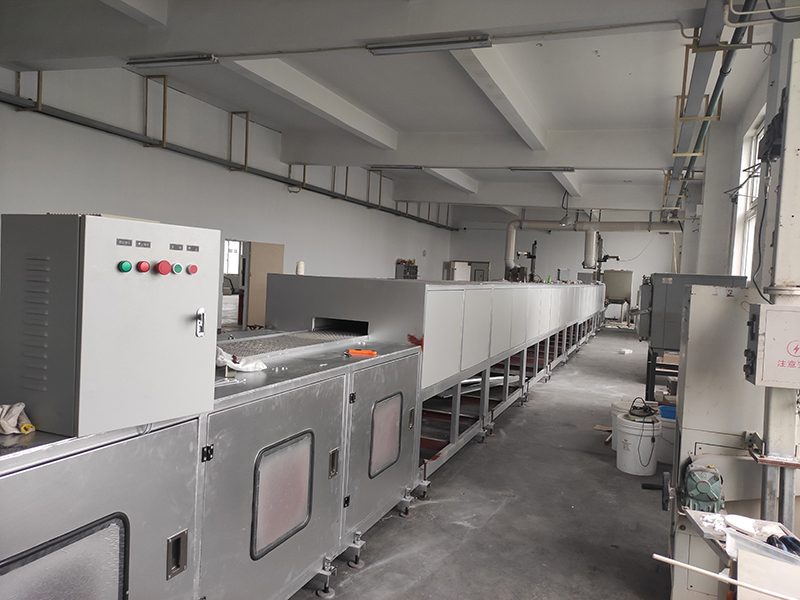

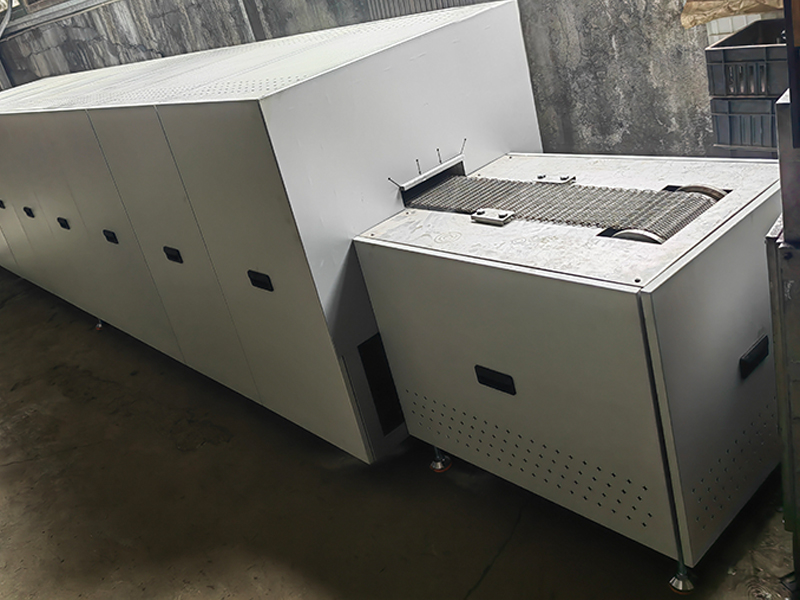

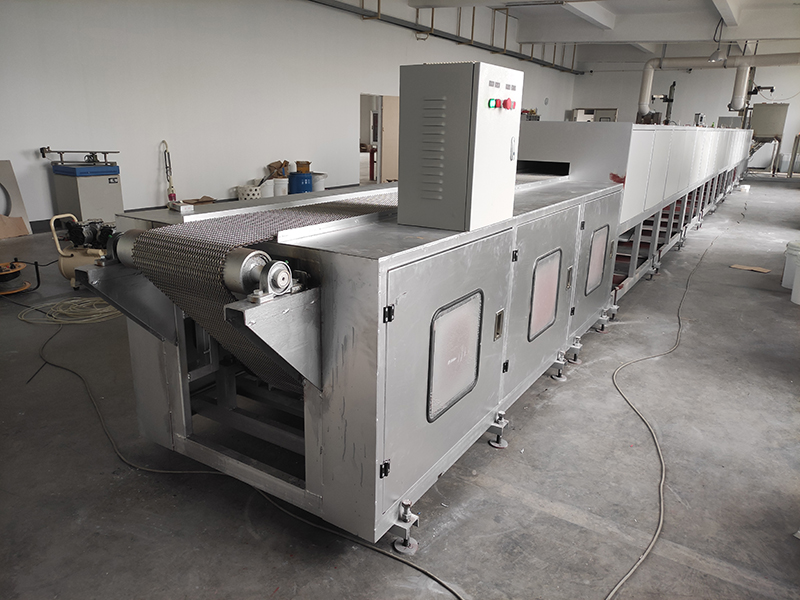

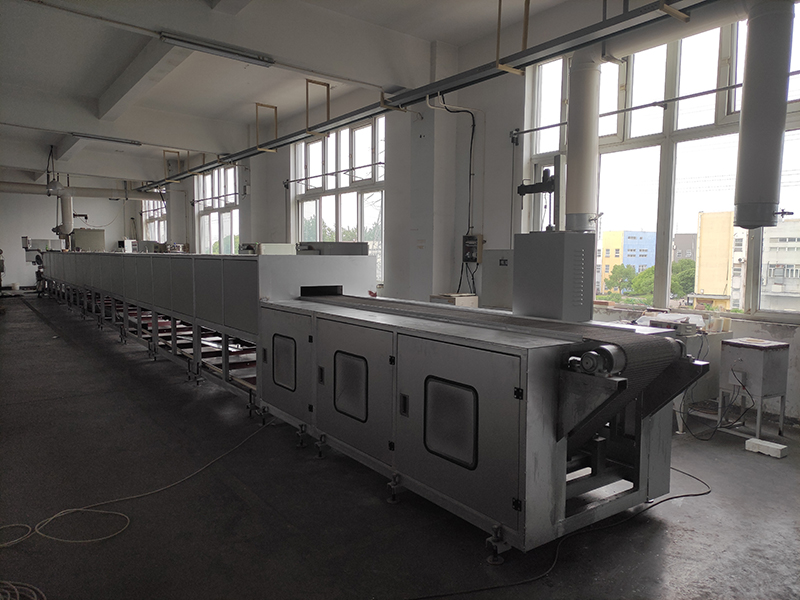

　　整套设备由炉体、网带传动系统和温控系统组成。炉体由进料段、预烧段、烧结段、缓冷段、水冷段和出料段组成。网带传动系统由耐高温网带、传动装置等组成。通过变频器调节网带的运行速度，配备数显式网带测速装置；可直读网带速度；温度控制系统由热电偶、数显式智能PID调节器和可控硅组成，形成闭环控制系统，实现自动温度控制。

　　五、工作原理

　　网带炉主要由炉体、加热系统、传动系统、气氛控制系统等部分组成。

　　加热系统通过电阻丝、燃气等方式产生热量，将炉内温度升高到设定值。传动系统驱动网带缓慢移动，将要进行热处理的工件放置在网带上，随着网带的移动，工件依次经过预热区、加热区、保温区和冷却区。

　　在加热区，工件被均匀加热，达到所需的温度，以实现材料组织结构的转变或性能的调整。保温区则确保工件在特定温度下保持一定时间，使热处理过程更加充分和稳定。

　　气氛控制系统根据工艺需求，控制炉内的气氛，如保护气氛防止工件氧化，或者在特定的气氛中进行渗碳、渗氮等处理。

　　工件在冷却区根据不同的热处理要求进行冷却，如快速冷却进行淬火，或缓慢冷却进行回火等。

　　整个过程中，网带炉通过准确的温度控制、气氛控制和传动速度控制，实现对工件连续、高效、稳定的热处理，以达到改善工件性能和质量的目的。
